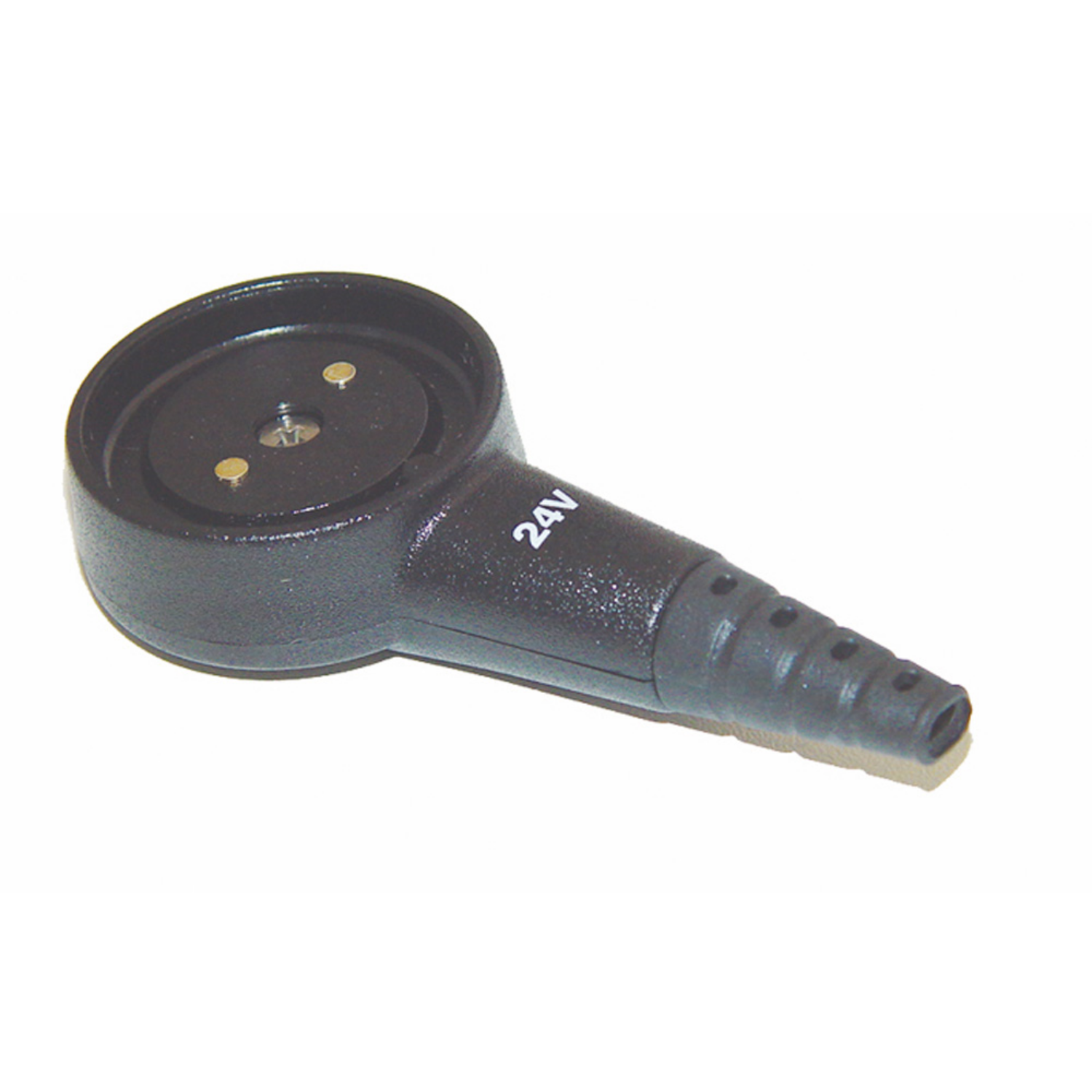

MagCode Power System 24V
68,00 CHF
Sofort verfügbar, Lieferzeit: 1-3 Tage
Beschreibung
Produktinformationen "MagCode Power System 24V"
MagCode "Steckverbinder" werden mittels Magneten zusammengehalten.
Die Kontakte sind solange der Stecker (Power-Clip) nicht auf der Einbaubuchse liegt und mittels Magnet festgehalten wird nicht unter Spannung. Das verhindert Kurzschlüsse und trägt zur Sicherheit bei.
Die MagCode Verbinder sind zudem Spannungscodiert, so das ein versehentliches verbinden von 12V und 24V Systemen nicht möglich ist.
Passend für das System 10.000 und 20.000
| Anzahl Kontakte | 2 |
| max. Strom | 25A |
| max. Spannung | 24V DC |
| Einbautiefe (Steckdose) | 9-15mm ohne Kabel |
| Anschluss Buchse | 6.3mm Flachstecekr |
| Anschluss Stecker | Schraubklemmen |
| IP-Schutzgrad Stecker | IP40 |
| IP-Schutzgrad Steckdose | IP69K |
| IP-Schutzgrad wenn verbunden | IP42 |
Eigenschaften
| IP-Schutz: | IP40, IP42, IP69K |
|---|---|
| Nennspannung: | 24 VDC |
| Nennstrom: | 25 A |
| Typ: | Set, Steckdose, Stecker/ Power-Clip |
